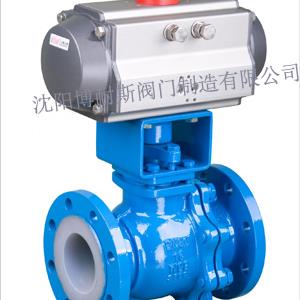

Q641F46气动衬氟球阀，抗腐蚀球阀，气动防爆球阀生产厂
一、概述
博耐斯Q641F46气动衬氟球阀是为各种强腐蚀性介质管路的启闭控制而设计的，广泛适用于石油、化工、染化、农药、制酸制碱等行业，是目前防腐阀门设备常用的阀门。Q41F46系列衬氟球阀采用氟塑料衬里，壳体采用熔模精密铸造，强度高、外观光洁，与液体接触部分全部为氟塑料，因此可在-50℃～180℃范围内长期使用于任意浓度的腐蚀性管路、管线工作。024-62657366
二、Q641F46气动衬氟球阀工作原理
Q41F46-16C系列衬氟球阀的工作原理是靠旋转阀恋来使阀门打开或关闭的，阀恋和阀体内侧全部采用氟塑料制成，其具有开关轻便，体积小，密封好，结构简单，维修方便，使用范围广等。
三、Q641F46气动衬氟球阀设计特点
球阀基本系列为Q41F46型，除具有一般球阀所具有的流体阻力小，启闭速度快，结构简单外，还有以下特点：1.采用氟塑料衬里层的球阀，具有好的化学稳定性，可以适用于各种强腐蚀性化学介质；2.采用全通径、浮动球结构，阀门可在整个压力范围内进行无泄漏关闭，更便于管路系统的通球扫线和管路维护；3.启闭件球体与阀杆铸（锻）为一体，杜绝了由于压力变化引起阀杆冲击承压件内的可能性；4.结构紧凑合理，阀体内腔空间小，减小了介质滞留，另外，特殊的模压工艺，使密封面致密度良好，加之人字环形PTFE填料组合，使阀门达到零泄漏；
四、Q641F46气动衬氟球阀基本参数
设计规范：遵循GB12237，API608，API6D
驱动方式：手动、蜗轮传动、气动、电动。
公称通径：DN15～200mm
四、Q641F46气动衬氟球阀安装尺寸：
公称通经 | L | D | D1 | D2 | f | b | Z-φd | |
DN(mm) | NPS(inch) | PN1.0MPa | ||||||
15 | 1/2 | 130 | 95 | 65 | 45 | 2 | 14 | 4-φ14 |
20 | 3/4 | 140 | 105 | 75 | 55 | 2 | 16 | 4-φ14 |
25 | 1 | 150 | 115 | 85 | 65 | 2 | 16 | 4-φ14 |
32 | 5/4 | 165 | 135 | 100 | 78 | 2 | 18 | 4-φ18 |
40 | 3/2 | 180 | 145 | 110 | 85 | 3 | 18 | 4-φ18 |
50 | 2 | 200 | 160 | 125 | 100 | 3 | 20 | 4-φ18 |
65 | 5/2 | 220 | 180 | 145 | 120 | 3 | 20 | 4-φ18 |
80 | 3 | 250 | 195 | 160 | 135 | 3 | 22 | 4-φ18 |
100 | 4 | 280 | 215 | 180 | 155 | 3 | 22 | 8-φ18 |
125 | 5 | 320 | 245 | 210 | 185 | 3 | 24 | 8-φ18 |
150 | 6 | 360 | 280 | 240 | 210 | 3 | 24 | 8-φ23 |
200 | 8 | 457 | 335 | 295 | 265 | 3 | 26 | 8-φ23 |
250 | 10 | 533 | 390 | 350 | 320 | 3 | 28 | 12-φ23 |
PN1.6MPa | ||||||||
15 | 1/2 | 130 | 95 | 65 | 45 | 2 | 14 | 4-φ14 |
20 | 3/4 | 130 | 105 | 75 | 55 | 2 | 16 | 4-φ14 |
25 | 1 | 140 | 115 | 85 | 65 | 2 | 16 | 4-φ14 |
32 | 5/4 | 165 | 135 | 100 | 78 | 2 | 18 | 4-φ18 |
40 | 3/2 | 165 | 145 | 110 | 85 | 3 | 18 | 4-φ18 |
50 | 2 | 203 | 160 | 125 | 100 | 3 | 20 | 4-φ18 |
65 | 5/2 | 222 | 180 | 145 | 120 | 3 | 20 | 4-φ18 |
80 | 3 | 241 | 195 | 160 | 135 | 3 | 22 | 8-φ18 |
100 | 4 | 305 | 215 | 180 | 155 | 3 | 24 | 8-φ18 |
125 | 5 | 356 | 245 | 210 | 185 | 3 | 26 | 8-φ18 |
150 | 6 | 394 | 280 | 240 | 210 | 3 | 28 | 8-φ23 |
200 | 8 | 457 | 335 | 295 | 265 | 3 | 30 | 12-φ23 |
Q641F46气动衬氟球阀简介：
博耐斯气动衬氟球阀是采用氟塑料作为内衬，并配之以新型的带杆球体结构，再加上其合理的弹性唇式密封座结构，使其具有普通球阀的各项特点，能在大压差和较大的温差变化范围内具有高密封性能和 低操作扭矩。可作开关或调节之用，气动衬氟球阀适用于各种工业管道中液体和气体的输送包括蒸气，在各种酸、碱、盐类等强腐蚀性介质中均能很好地工 作。 全通径阀门提供较大的流量，并可用于扫线清洗或隔离输送的管道。
产品广泛适用于各种不同类型工业管道中液体和气体包括蒸 气的输送，应用在具有严重腐蚀性介质的使用场合，如：硫酸、氢氟酸、磷酸、氯气、强碱、王水等具有强腐蚀性的介质。
Q641F46气动衬氟球阀的技术参数：
设计标准：GB12237-89 SNV 企标
结构长度：GB12221-89 JB1686
法兰标准：JB/T79 GB9113 HG20592 ANSI B16.5
公称压力：1.0、1.6、2.5MPa 150Lb
检验试验：JB/T9092-99，电火花检测
驱动方式：手动、蜗轮、气动、电动。
Q641F46气动衬氟球阀特点：
1.流体阻力小，衬里球阀内壁光滑，流道通畅是所有阀类中流体阻力****的一种。
2.开关迅速、方便，只需将球体旋转90，便完成开户和关闭动作。
3.采用特殊模压工艺，将衬里材料衬于阀门壳体内壁，能耐强酸、强碱介质的腐蚀。
4.可配置气动、电动、液动等多种驱动装置，实现远距离控制和自动化操作。
